套管换热器外形图（SCE05-SCE63）

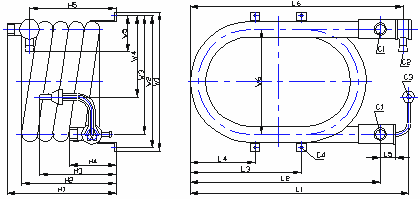

套管换热器安装尺寸

SCE05
SCE06
SCE08
SCE10
SCE13
SCE15
SCE18
SCE20
SCE23
SCE25
SCE28
SCE30
SCE35
SCE40
SCE50
SCE60
SCE45
SCE55
SCE63
　氟路入口
C3
12
12
16
19
25
L1
496
589
736
1007
991
W4
175.5
218
244
305
413
H3
202
205
209
225
245
　氟路出口
C2
16
19
22
25
40
L6
486
574
721
987
966
H5
230
235
215
195
305
W5
81.5
96
114
125
153
　水路入口
C1
3/4"
1"
1"
11/2"
2"
W6
214
282
320
400
500
H1
277
293
283
275
405
L2
429
512
905
878
878
　水路出口
　
C1
3/4"
1"
1"
11/2"
2"
W3
245.5
318
364
455
563
H4
112
125
139
155
183
L2
429
512
654
905
878
L5
37
42
42
53
53
　放气阀位置
C4
7*12
7*12
9*14
9*14
13*20

L4
136
174.5
199
250
310
固定尺寸
L3
261
299.5
419
610
535

W2
277
354
408
510
626


注：1、C1的接口为外螺纹；
 2、C2、C3的接口为扩口内径；
 3、以上尺寸为未包保温前的尺寸；
 4、以上尺寸如有变化，恕不另行通知。

　套管换热器外形及安装尺寸（SCE75～125）：



注：1、本产品基本形式为单水双氟回路，也可做单氟回路；
 2、氟路入口Φ25（扩口），出口Φ40（内径）；
 3、水路入口为2 1/2"法兰；
 4、图示尺寸为未包外保温前的尺寸；
 5、以上尺寸如有变更，恕不另行通知。
使用说明



1. 产品固定与管路连接如图。
2. 本产品出厂时内封3.0MPa的氮气，使用前请用钳子剪断封口处。
3. 本产品在安装时，未充氟前水路侧不能充水。
4. 本产品在运行时不得出现冰冻现象。
5. 本产品长期闲置时请拧开排水阀放出换热器内的积水。
6. 外保温不得进水，以确保良好的隔热效果。
7. 氟路焊接时，请尽量使焊接火焰远离保温层。
